如何简单辨别主板是单管还是半桥？

     鉴于国内的电磁加热主板鱼龙混杂，部分代理商无法辨别单管还是半桥，特别部分单管主板生产商没有生产半桥技术，为了蒙混过关，在主板上并联一个单管的IGBT，就蒙混是半桥模块的主板，为了帮助各个代理商真正辨别真假，特写本文：

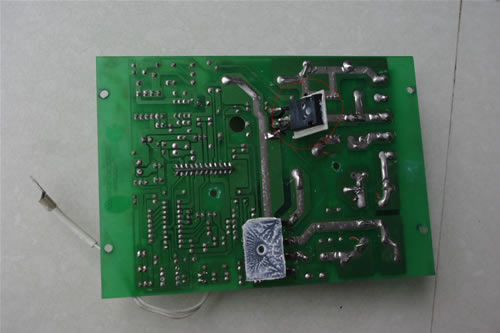

简单鉴别单管还是半桥，其实很容易的，IGBT就是连接在主板背面，一面紧贴着散热片（因为IGBT工作时发热，要散热片散热）如下图，　　

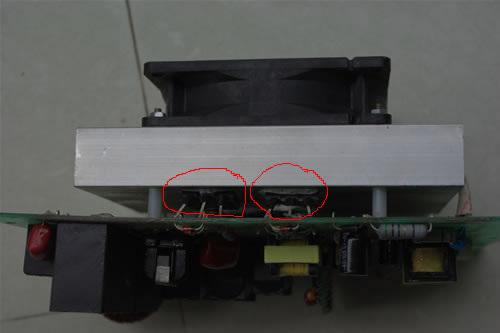

   一般的单管只有一个IGBT，紧贴在散热铝片上就只有一个，另外一个就是整流桥，以小功率2.5kw为例，如果看到散热铝片上面只有两个连接的黑片，则肯定是单管，因为半桥需要2个IGBT，这样看到的半桥主板就有3个黑片连接到散热铝片（2个IGBT，1个整流桥）(如图有2个IGBT加上后面的整流桥就是半桥的)。

  但是现在部分主板生产商没有生产半桥技术，为了蒙混过关，在主板上并联一个单管的IGBT，这样看起来就是有3个黑片连接到散热铝片（2个IGBT并联，1个整流桥）。这种鉴别就比较麻烦点。
  首先您先用螺丝拆下主板后面的风扇，拆下IGBT连接铝片上的螺丝，很容易就可以看到IGBT，然后你就可以看到IGBT上的规格型号，到百度或者GOOGLE一查，真货假货马上就现行了，容易吧，（如下图是单管，IGBT是电磁炉专用的）。

应了一句话：真的假不了，假的真不了！
