30KW恒流电磁加热器

型  号:ANJ恒流-30
产品规格:30KW
功能简介:30KW恒流电磁加热器采用本公司第三代DSP数字处理平台技术,开放式应用结构,超宽电感量适应线圈范围,通过数字可编程控制系统可以实现不同客户、不同场合的专用功能。
产品应用:塑料机械、熔炼炉、采暖、洗浴、锅炉、石油天然气输送及管道加热等行业
订购热线:400-6067-114

30KW恒流电磁加热器










   30KW恒流电磁加热器是我公司专门针对加热应用而开发的产品,涉及塑料机械、熔炼炉、采暖、洗浴、锅炉、石油天然气输送及管道加热等行业。

   特点是在造粒机、熔炼炉、锅炉、等工业高效加热中应用十分广泛,具有很强的节能效果,热效率达98%以上,比电阻式加热、天然气节能达30%以上。

   30KW恒流电磁加热器采用本公司第三代DSP数字处理平台技术,开放式应用结构,超宽电感量适应线圈范围,通过数字可编程控制系统可以实现不同客户、不同场合的专用功能。

   国家高新企业+股权上市公司+12年专业生产,是电磁加热改造工程的优选产品,是配套加热设备的理想选择。

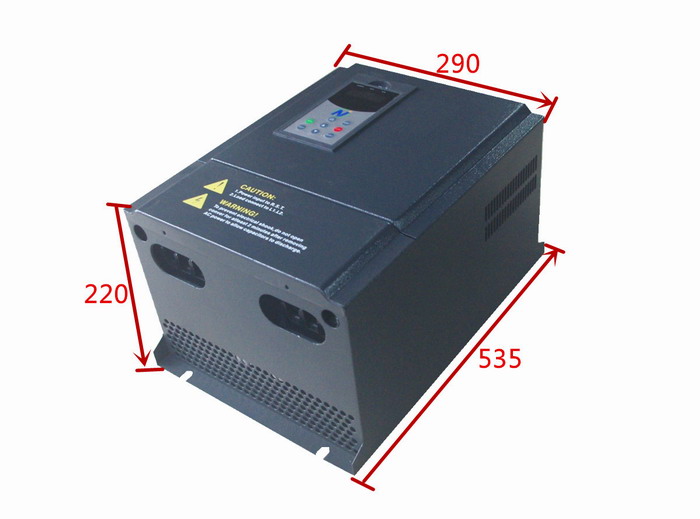

产品的外型尺寸

产品的基本性能参数



名称
参数性能
额定功率
30KW
额定电流
45A
额定电压频率
AC 380V/50Hz
电压适, 应范围
AC310-460V
适应环境温度
-20℃~50℃
适应环境湿度
≤95%
功率调节范围
10%-100%无级调节
热转换效率
≥98%
有效功率
≥85%
工作频率
10-30KHz
主电路结构
全桥式串联谐振
控制系统
数字芯片DSP控制高频感应加热
应用模式
开放式应用平台
显示器
可编程数字显示器
启动时间
〈3S
瞬间过流保护时间
≤2uS
功率过载保护
130%瞬间保护
软启动方式
具有完全电气隔离软启动加热/停止模式
支持PID调节功率
识别0-5V输入电压
支持0-150℃负载温度检测
精度达±1℃
冷却方式
强制风冷,采用3个120mm高速直流风机
安装方式
壁挂式
线圈参数
电感量200-230uH(线长38-39米左右)横截面大于32mm2,或双支162mm2并联。
加热距离
25-30mm
使用寿命
>50000H






感应加热 TMS320F2810 DSP 芯片简要说明

数字信号处理器 DSP 芯片已广泛应用于通信、自动控制、航天航空、军事、医疗等领域。


TMS320F2810 DSP 芯片具有如下主要特点:
(1) 在一个指令周期内可完成一次乘法和一次加法;
(2) 程序和数据空间分开,可以同时访问指令和数据;
(3) 片内具有快速 RAM,通常可通过独立的数据总线在两 RAM 块中 同时访问;
(4) 具有低开销或无开销循环及跳转的硬件支持;
(5) 快速的中断处理和硬件 I/O 支持;
(6) 具有在单周期内操作的多个硬件地址产生器;
(7) 可以并行执行多个操作;
(8) 支持流水线操作,使取指、译码和执行等操作可以重叠执行。


数字信号处理系统的优越性表现为:
1:灵活性好:当处理方法和参数发生变化时,只需通过改变软件设计以适应相应的变化;
2:精度高:信号处理系统可以通过 A/D 变换的位数、处理器的字长和适当的算法满足精度要求;
3:可靠性好:处理系统受环境温度、湿度、噪声及电磁场的干扰所造成的影响较小;
4:可大规模集成:随着半导体集成电路技术的发展,数字电路的集成度可以做得很高,具有体积小、功耗小、产品一致性好等优点。


操  作  面  板  说  明



按键及指示灯功能说明



     状态监控模式是操作键盘在大多数情况下的工作模式,在任何情况下,只要连续1分钟无按键输入,操作键盘都会自动回到状态监控模式。


操作键盘的工作模式及显示状态


监控参数的查看示列:
1、监控工作直流电压(将 D_XXX 改为 D_230,查看工作直流电压)按“PRG”键,即可在“监控参数查看模式”及“功能参数查看修改模式” 之间选择一种工作模式。当键盘显示 D-232 时,按“递减键▼”,直到出现 D-230 时,按下键盘的“功能/数据键 FUNC/D ATA”,面板显示直流工作电压:540V。(不同的输入电压,此值可能有所不同)

2、监控工作温度(将D_XXX改为D_231,查看工作散热器温度),按“PRG”键,即可在“监控参数查看模式”及“功能参数查看修改模式”之间选择一种工作模式。当键盘显示D-232时,按“递减键▼”,直到出现D-231时,按下键盘的“功能/数据键FUNC/DATA”,面板显示工作散热器温度:62.6度。(不同的工作现场此温度值可能有所不同)


功能参数的修改示列:
A:温度保护值的修改(将F_XXX改为F_024,修改温度保护值为85度)
按“PRG”键,即可在“监控参数查看模式”及“功能参数查看修改模式”之间选择一种工作模式。
当键盘显示F-000时,按下键盘的“移位键SHIFT”一次,面板显示最后一位闪烁,按“递加键 ▲”,直到出现F-004时,再次按下键盘的“移位键SHIFT”一次,面板倒数第二位数码管闪烁,按“递加键▲”,直到出现F-024时,按“功能/数据键FUNC/DATA”一次,面板显示:00800,则保护温度为80度。按下键盘的“移位键SHIFT”二次,则倒数第二位数码管闪烁,按“递加键▲”,直到出现00850时,按“功能/数据键FUNC/DATA”一次,则保护温度设定为85度。

B:低电压欠压值修改(将F_XXX改为F_022,修改低电压保护值为310V)

按“PRG”键,即可在“监控参数查看模式”及“功能参数查看修改模式”之间选择一种工作模式。
当键盘显示F-000时,按下键盘的“移位键SHIFT”一次,面板显示最后一位闪烁,按“递加键 ▲”,直到出现F-002时,再次按下键盘的“移位键SHIFT”一次,面板倒数第二位数码管闪烁,按“递加键▲”,直到出现F-022时,按“功能/数据键FUNC/DATA”,面板显示:00350,则保护电压值为350V。按下键盘的“移位键SHIFT”二次,则倒数第二位数码管闪烁,按“递加键▲”,直到出现00310时,按“功能/数据键FUNC/DATA”一次,则保护电压设定为310V。

变频感应加热器正确接线上电后,请对照检查以下参数:

工作电压是否正常,380VAC输入时一般为540V;
散热器温度是否正常,散热器上电未工作时一般接近工作环境温度;变频感应加热器面板显示指示灯是否正常,故障指示灯是否亮;

如出现以上异常情况,请参照本说明对应的具体功能说明进行调整或寻求服务。


线圈参数:

20KW:
云母包高温线:10mm2以上,电感量250-300uH(线长50米左右)(电源工作电流25-30A)
30KW:
云母包高温线:16mm2以上,电感量180-200uH(线长39米左右)(电源工作电流40-45A)
40KW:
云母包高温线:20mm2以上,电感量160-190uH(线长32米左右)(电源工作电流55-60A)
50KW:
云母包高温线:25mm2以上,电感量140-160uH(线长28米左右)(电源工作电流70-75A)
60KW:
云母包高温线:32mm2以上(建议用两个根16平方,两条各30米左右),电感量120-140uH(电源工作电流85-90A)

说明:以上电感量为参考值,实际时以工作电流和显示频率为准。
注意:线圈绕在管道时保温棉厚度高于20mm-25mm


具体随着版本变化,可能有微调,请联系我公司技术员
